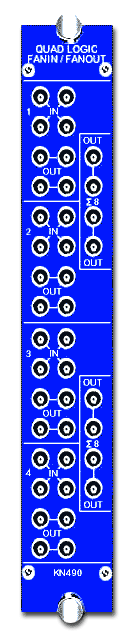

KN490　QUAD LOGIC FANIN FANOUT

KN490
◆　４チャンネルの高速論理FANIN　FANOUTです。

◆　入、出力信号はAEC（米国原子力委員会）のNIM規格に統一されています。

◆　超高速IC（ECL）を使用した回路技術を駆使して高速信号を安定に処理しています。

◆　仕様
　　　入力部
　　　・４入力ｘ４ｃｈ（４入力論理OR）
　　　・インピ−ダンス　５０Ω
　　　・入力パルス幅　６nＳ以上
　　　・２ｃｈごとに８入力論理ORを構成

　　　出力部
　　　・４出力ｘ４ｃｈ（４入力論理OR出力）
　　　・インピ−ダンス　５０Ω
　　　・Σ８出力　４ｘ２ｃｈ（８入力論理OR出力）
　　　・立ち上がり、立ち下がり時間　約２nS

◆　最高繰り返し周波数　７０ＭＨｚ

◆　入、出力間の信号遅延時間　約８ｎS

◆　入、出力のコネクタは標準レモコネクタ

◆　ケ−ス幅はNIM規格の１幅

◆　消費電力　−６Ｖ　約６５０mA
　　　　　　　　　＋６Ｖ　約３５mA
