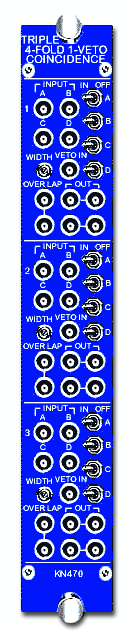

KN470 TRIPLE 4-FOLD 1-VETO COINCIDENCE

KN470
◆ 高速、多量の情報を取り扱う素粒子物理学実験及び原子核物理学実験用に使用します。

◆ 入、出力信号はAEC(米国原子力委員会)のNIM規格に統一されています。

◆ 仕様

入力部
   ・A、B、C、Dx3ch/論理AND用IN-OFFスイッチ付
   ・インピーダンス 50Ω/DC結合
   ・電圧 NIMレベル/スレッショルドレベル −400mV
   ・VETO IN 1x3ch インピーダンス 50Ω/DC結合・NIMレベル(約−450mVの入力信号ですべての入力を禁止します。)

   出力部
   ・OUT 4x3ch(各chごとにパルス幅を調整可能)
   ・立ち上がり、立ち下がり時間 約1nS
   ・パルス幅 12nS〜200nS可変(フロントパネルの半固定VRにて)
   ・コインシデンス幅 1ns以上
   ・OVER LAP 2x3ch



◆ 最高繰り返し周波数 55MHz(出力パルス幅 12nS時)

◆ 入力信号に対してアップデ−ティング回路となっていますので、幅の広い入力信号でもマルチパルス出力がありません。

◆ 入出力のコネクタは標準レモコネクタ

◆ ケ−ス幅はNIM規格の1幅

◆ 消費電力 −6V  約1A
