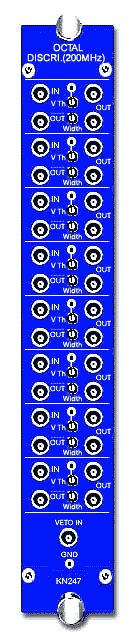

KN247 200MHz OCTAL DISCRIMINATOR

KN247

◆ 本器は、最大繰り返し周波数200MHzの高速ディスクリミネータです。

◆ 動作モードはNon-Updatingです。

◆ 入、出力信号はAEC(米国原子力委員会)のNIM規格に統一されています。

◆ 1チャンネルに1つの入力と3つの出力(1つは反転出力)を備えた回路を8チャンネル持っています。

◆ チャンネルごとに、入力信号のスレッショルド・レベル及び出力信号のパルス幅は、パネル面から調整できます。

◆ 仕様

入力部
   ・入力数 1x8ch
   ・インピ−ダンス 50Ω
   ・スレッショルド・レベル 約−10mV〜−1V(パネル面で設定可能)/チェック端子付
   ・入力信号の極性 負
   ・最小パルス幅 2ns
   ・最大繰り返し周波数 200MHz
   ・入力保護電圧 +0.7V、−1.4V    ・VETO入力(パネル面) FAST NIM信号ですべてのチャンネルの出力を禁止します。(全チャンネル共通)
   ・VETO入力インピーダンス 50Ω
   ・BIN GATE入力(リアパネル) TTL LowでVETO/ON/OFFスイッチ付

   出力部
   ・出力数 2/CH(OUT)、1/CH(−OUT)
   ・パルス幅 約3nS〜55nS/パネル面で設定可能
   ・出力信号 FAST NIM

◆ 入出力のコネクタは標準レモコネクタ

◆ ケ−ス幅はNIM規格の1幅

◆ 使用電源 −6V 60mA、 +6V1.4A
