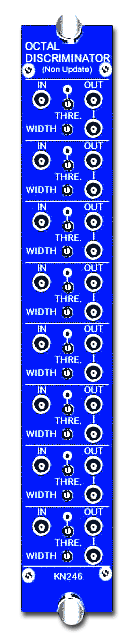

KN246 OCTAL DISCRIMINATOR (Non Updating) |
◆ 波形弁別用です。
◆ 入、出力信号はAEC（米国原子力委員会）のNIM規格に統一されています。
◆ １チャンネルに１つの入力と、２つの出力を備えた回路を８チャンネル持っています。
◆ 入力信号のスレッショルド・レベル及び出力信号のパルス幅は、パネル面から調整できます。
◆ 仕様
・入力数 １ｘ８ch
・インピ−ダンス ５０Ω
・スレッショルド・レベル 約−４０mV〜−７５０mV／チェック端子付
・VETO入力（リアパネル） 約−４５０mV以上／５０Ωですべてのチャンネルの出力を禁止します。
・GATE入力（リアパネル） TTL信号のLowレベルでVETO動作
出力部
・出力数 ２ｘ８ｃｈ
・パルス幅 約１０nS〜１００nS／パネル面で調整可能
・立ち上がり・下がり時間 約１．２nS
◆ 入出力のコネクタは標準レモコネクタ
◆ ケ−ス幅はNIM規格の１幅
◆ 消費電力 −６Ｖ 約１．６A
−１２Ｖ 約１９０mA
＋１２Ｖ 約９０mA
