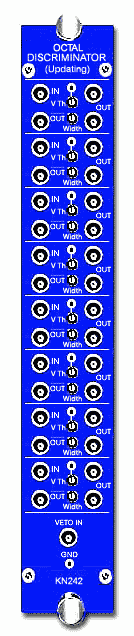

KN242 OCTAL DISCRIMINATOR (Updating) |
◆ 最大繰り返し周波数が５０ＭＨｚのリーディングエッジディスクリミネータです。
◆ ディスクリミネータの動作モードはアップデーティングです。
◆ １チャンネルに１つの入力と、２つの出力と１つの反転出力を備えた回路を８チャンネル持っています。
◆ 敷居値電圧と出力パルス幅は、各チャンネル独立してパネル面から調整できます。
◆ 仕様
・チャンネル数 ８
・入力数 １／ＣＨ
・インピ−ダンス ５０Ω
・最大繰り返し周波数 ５０ＭＨｚ
・最小パルス幅 ５ｎｓ
・入力保護電圧 ＋０．７Ｖ、−１．４Ｖ
・敷居値電圧 −１０ｍＶ〜−１．０Ｖ／チェック端子付
・VETO入力 １（ＦＡＳＴ ＮＩＭ、全チャンネル共通）
・BIN GATE入力（BINコネクタ内） TTL信号のLowレベルでVETO動作（0FF SW付）
出力部
・ＯＵＴ ２／ＣＨ（ＦＡＳＴ ＮＩＭ）
・−ＯＵＴ １／ＣＨ（ＦＡＳＴ ＮＩＭ）
・パルス幅 約１５ｎｓ〜２４０ｎｓ
◆ 入出力のコネクタは標準レモコネクタを使用しています。
◆ ケ−ス幅はNIM規格の１幅です。
◆ 消費電力 −６Ｖ 約１５００ｍＡ、 ＋６Ｖ 約８０ｍＡ
