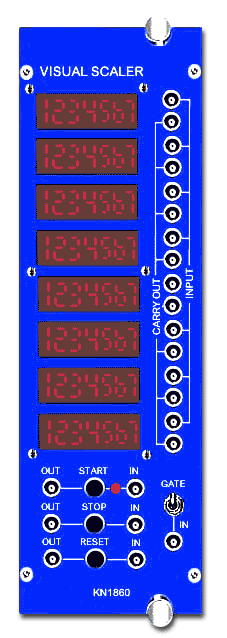

KN1860 8ch VISUAL SCALER |
◆ ７桁のLED表示による８chの高速スケ−ラです。
◆ 入、出力信号はAEC（米国原子力委員会）のNIM規格に統一されています。
◆ 仕様
・INPUT ８／NIM
・インピ−ダンス ５０Ω
・スレッショルド −３００mV
・最大入力周波数 ２５ＭＨｚ／２０nS
CARRY OUT
・信号 NIM信号（−８００mV／５０Ω）／１００nSパルス幅
・OVER FLOW LED１桁目の小数点にて表示
EXIT IN EXIT OUT
・START/STOP NIM信号（共通） ・−８００mV/NIM信号（５０Ω）
・スレッショルド −３００mV ・パルス幅 ５０nS
・インピ−ダンス ５０Ω
・入力パルス幅 ５０nS
RESET信号／NIM信号 GATE入力信号／NIM（全ch共通）
・スレッショルド −３００mV ・スレッショルド −３００mV
・インピ−ダンス ５０Ω ・インピ−ダンス ５０Ω
・入力パルス幅 １００nS ・入力パルス幅 １００nS
◆ 入、出力のコネクタは標準のレモコネクタ
◆ ケ−ス幅はNIM規格の２幅
◆ 消費電力 −６Ｖ 約630mA
＋６Ｖ 約2.1A
