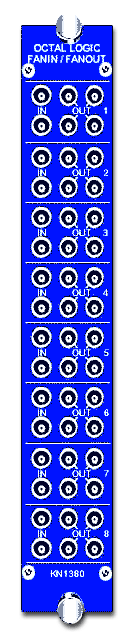

KN1380 OCTAL LOGIC FANIN FANOUT |
◆ ロジック信号のFANIN FANOUTです。
◆ 入、出力信号はAEC（米国原子力委員会）のNIM規格に統一されています。
◆ 超高速IC（ECL）を使用した回路技術を駆使して高速信号を安定に処理しています。
◆ 仕様
・２入力ｘ８ｃｈ
・インピ−ダンス ５０Ω
出力部
・４出力ｘ８ｃｈ
・インピ−ダンス ５０Ω
・立ち上がり、立ち下がり時間 約２nS
◆ 最高繰り返し周波数 １７０ＭＨｚ
◆ 入、出力間の信号遅延時間 約２ｎS
◆ 入、出力のコネクタは標準レモコネクタ
◆ ケ−ス幅はNIM規格の１幅
◆ 消費電力 −６Ｖ 約１．５A
＋６Ｖ 約１３０mA
